  产品名称: 进口气动薄膜单座调节阀
  产品型号: VTON


  咨询电话:010-59430603 黄先生
 相关产品
 进口气动快速切断阀
 进口气动调节型蝶阀--软密封
 进口气动双座调节阀
 进口气动三通调节阀

■详细参数
概述

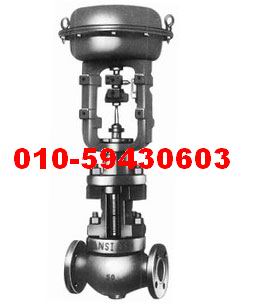

进口气动薄膜单座调节阀,美国威盾VTON,由气动薄膜多弹簧执行机构和精小型单座阀组成。
多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
阀体
型    式:直通单座铸造球型阀
公称通径:20、25、32、40、50、65、80、100、125、150、200mm
公称压力:PN1.6、4.0、6.4MPa
法兰标准:ANSI,JB/T79.1-94、79.2-94等
材    料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封-40~+350℃
压盖型式:螺栓压紧式
填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式:标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型(见图1~图5)
■ 阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:等百分比特性和线性特性
材    料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
■ 执行机构
型    式:多弹簧薄膜式执行机构
弹簧范围:20~100(标准)、40-200、80-240、20-60、60-100KPa
膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力:140~400KPa
气源接口:RC1/4"
环境温度:-30~+70℃
■ 阀作用型式
气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
■ 附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
